隨著科技的發展，醫療器械也日新月異，越來越多的高精度、高效率的設備被應用于醫療領域。步進電機作為一種精準高效、控制方便的驅動器件，在許多醫療器械中得到了廣泛的應用。

一、步進電機在醫療器械中的應用

步進電機通常被用來控制醫療器械的各種運動部件，如自動輸液泵、手術鉆頭、CT掃描器等。通過控制步進角度和速度，可以實現精確的位置控制和運動軌跡規劃，保證設備的精確操作。

以CT掃描器為例，其內部包含一個旋轉的X射線源和一個旋轉的探測器組成。在工作時，探測器會圍繞患者旋轉一圈，通過接收X射線圖像來生成體內結構的三維圖像。該過程需要嚴格的轉速控制和定位控制，否則會影響掃描圖像的質量。

二、具體選型過程

下面以CT掃描器中的轉盤驅動系統為例，介紹步進電機的選型過程。

1. 確定轉盤質量和慣性矩

首先需要確定掃描器的轉盤質量和慣性矩，以便后續計算所需的轉矩和速度。

假設轉盤質量為10kg，慣性矩為0.02kg·m2。

2. 計算所需的轉矩和速度

根據轉盤的轉動慣量和所需的加速度、角速度等條件，可以計算出所需的轉矩和速度。

假設需要實現的加速度為100rad/s2，角速度為50rad/s，則所需的最大轉矩為：

Tmax = Iα = 0.02 × 100 = 2N·m

同時，為了保證轉盤的轉動穩定性，需要選擇適當?shù)臏p速比例。假設減速比為10:1，則步進電機所需的最大轉矩為：

Tmotor = Tmax/10 = 0.2N·m

3. 選擇合適的步進電機

根據所需的轉矩和轉速，可以選擇合適的步進電機。一般來說，步進電機的額定轉矩應該大于所需的最大轉矩，且轉速應該符合設備要求。

在這里，我們選擇一款額定轉矩為1.5N·m，最大轉速為3000rpm的步進電機作為驅動器。

4. 控制系統設計

最后，需要設計一個合適的控制系統來控制步進電機的運動。這包括驅動電路、運動控制算法等方面的設計。

在CT掃描器中，我們采用基于DSP的步進電機控制器，通過PID算法實現精準的位置和速度控制。

總之，步進電機在醫療器械中的應用具有廣泛的前景和發展空間，可以通過合適的選型和控制系統設計來實現高精度、高效率的設備控制。

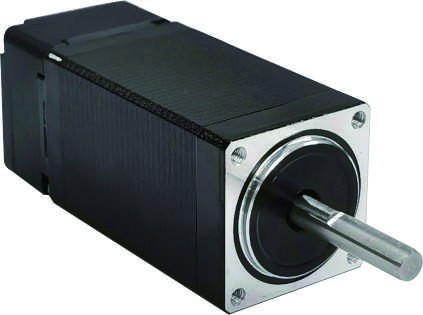

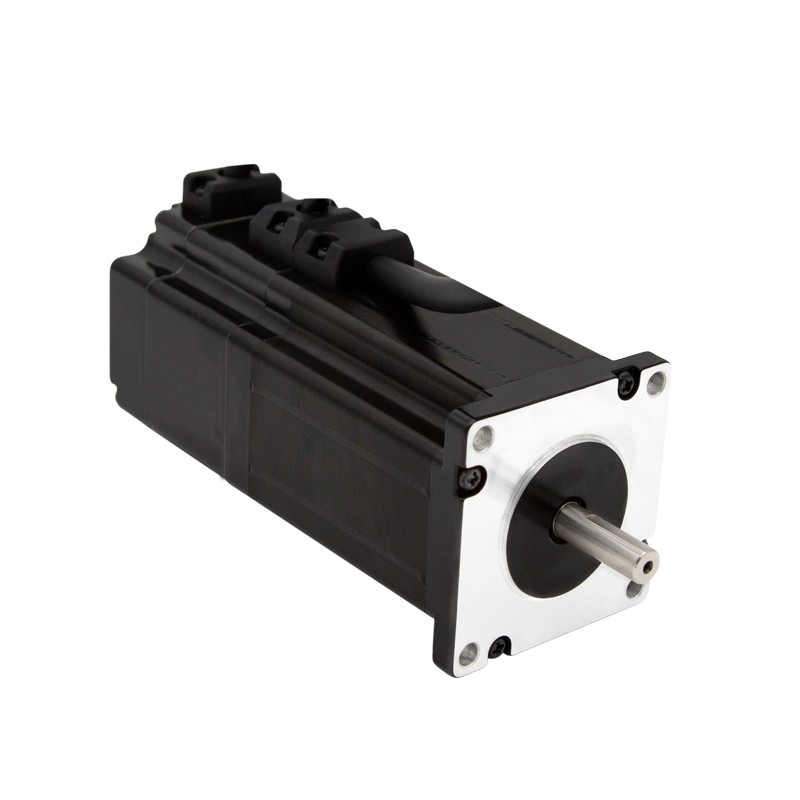

                                                                                    （立成機電閉環步進一體機圖）                                                                                                （立成機電閉環步進一體機底部圖）

針對高端醫療、遠程醫療設備，立成機電公司開發出了集成式一體步進電機，高度集成了電機 驅動器、閉環編碼器、電機機體為一體，功能與性能與我司自主開發的分體式步進電機和驅動器并無二致，優質的表現深得各行業認可。歡迎大家來電來人咨詢
